tram e trasporto pubblico a Roma

Rotabili dei tram dei Castelli

I carrelli dei rotabili extraurbani

Anno 1906

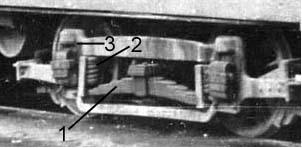

Entrano in servizio i dodici rotabili con cassa a due piani (le imperiali) numerati 10-21 (success. 41-52), 8 motrici e 4 rimorchi; motrici e rimorchi hanno carrelli identici di tipo Böker HB233, corrispondenti ai Brill 27-G (probabilmente costruiti su licenza) con due stadi di sospensione, il primo con molla a balestra (1) sotto la traversa oscillante e molle di graduazione ad elica (2), il secondo con molle a bovolo (3) sulle boccole.

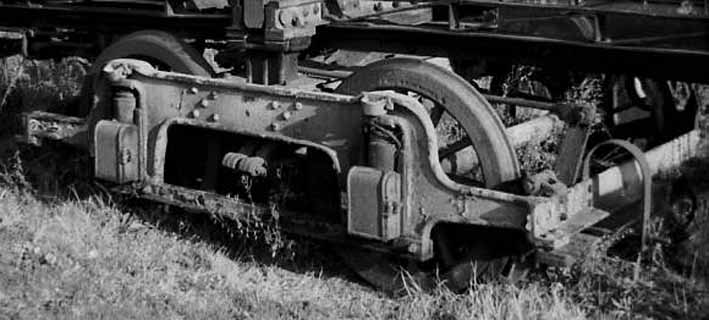

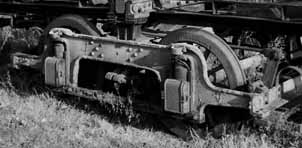

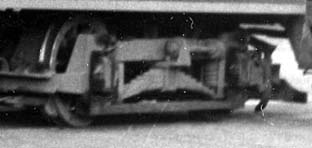

Carrello della motrice 42.

Anno 1911

Entrano in servizio 10 motrici a carrelli monomotorici, 60-69; i carrelli sono di costruzione e brevetto Böker e sono equipaggiati di un solo motore che aziona un asse tramite una coppia di ingranaggi, mentre il secondo asse è azionato dal primo tramite una trasmissione a bielle bilaterali esterne alle boccole. Insieme alle motrici sono acquistati sei rimorchi a quattro assi con identica cassa, 160-165, dotati di carrelli portanti Böker.

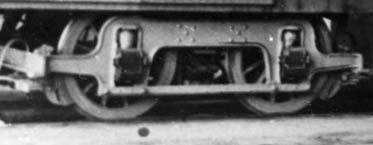

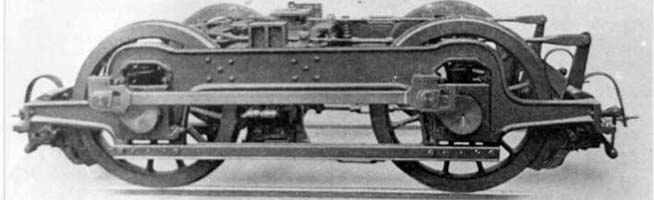

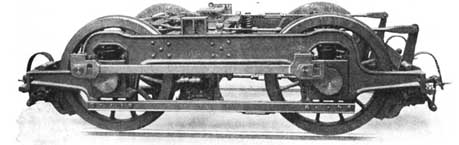

Carrelli motore e portante Böker.

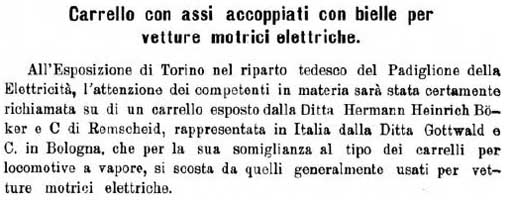

Sembra che il carrello in oggetto sia stato inventato dall'ing. Spagnuolo, direttore della STFER nel 1912 e costruito a richiesta dalla H.H. Böker di Remscheid, che ne avrebbe preso il brevetto in Italia. Lo scopo propostosi dall'ideatore del carrello è di utilizzare tutto il peso della vettura come peso aderente pur impiegando un solo motore per carrello; la ralla è spostata verso un assale per dare maggiore spazio ad un motore che può così essere di maggiori dimensioni. I dati del carrello sono: interasse 1500 mm, distanze della ralla dall'asse motore 930 mm e dall'asse portante 570 mm. La sospensione è a due stadi; la traversa poggia su quattro doppie molle a balestra, trasmettendo la pressione ai longheroni del carrello attraverso quattro molle a bovolo che poggiano sulle boccole. Le bielle, equilibrate, sono esterne e i manicotti che portano le manovelle sono pressati a caldo sui fusi. Con ruote di 838 mm di diametro e scartamento 1445 mm i carrello senza motore pesa 2900 kg circa.

Come il tutti i carrelli nei quali i due assi sono collegati da una trasmissione rigida, nel caso in esame la biella, le inevitabili differenze di diametro delle ruote portano a slittamenti e prematura usura dei cerchi; sarà stato forse questo uno dei motivi della sostituzione di questi carrelli verso il 1920.

Anno 1913

Una ulteriore fornitura di motrici a carrelli, le 70-77, adotta invece carrelli ancora di costruzione Böker con due stadi di sospensione, il primo con molla a balestra sotto la traversa oscillante e il secondo con molle a spirale. Verso il 1920 anche i carrelli delle 60-69 sono sostituiti da carrelli di questo tipo.

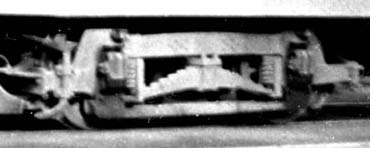

Carrelli Böker delle motrici 63 e 75

Sui carrelli di alcune motrici, apparentemente a caso entro i gruppi 60 e 70, si trova un ammortizzatore ad attrito (a) inserito in parallelo alla sospensione.

Carrelli Böker con ammortizzatore sulle motrici 74 e 70

Anni 1931 e seguenti

Entra in servizio l'ultimo materiale extraurbano, con la fornitura di 8 motrici (81-84, 91-94) e otto rimorchiate (281-284, 291-294). Motrici e rimorchiate sono equipaggiate con carrelli su brevetto Carminati a due stati di sospensione, il primo con molla a balestra e il secondo con molle ad elica.

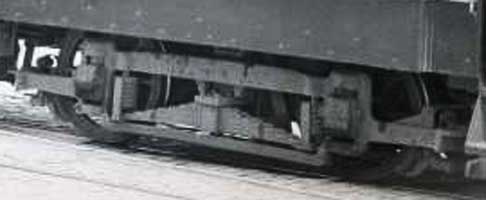

Carrelli Carminati su motrice 84 e rimorchiata 284.

Quattro motrici del gruppo 60 (61, 62, 64, 66) e cinque rimorchi (161-165) sono ricostruiti con nuova cassa; le motrici sono dotate di carrelli Böker (con ammortizzatore quelli della 66), mentre le rimorchiate mantengono i loro carrelli originali.

Carrello Böker sulla motrice 66.

Motrice 79

Solo di recente è apparsa l'immagine di una motrice 79, al di fuori quindi del gruppo 70-77, equipaggiata con carrelli Böker HB233.

Un carrello della motrice 79.

rev. A2 08/07/20
