La ferrovia Roma-Fiuggi-Frosinone
Treni urbani bloccati (1959-60)
Nell'ammodernamento della linea al termine degli anni '50, la STEFER provvede a costruire un certo numero di treni bloccati bidirezionali, essenzialmente per il servizio urbano a Roma. Nella costruzione di questi treni saranno utilizzate le dieci motrici gr. 420 e le rimorchiate gr. 01, 050-070, 080, 100, 120 che, con opportune trasformazioni, daranno luogo ad un totale di:
I criteri seguiti in questa operazione sono i seguenti: (i rotabili mantengono i numeri di origine):
Si nota che delle 24 rimorchiate urbane 050-073 ne sono utilizzate 22, restando escluse la 053, ricostruita per un servizio extraurbano mai attuato, e la 072, scomparsa dopo il 1960. Gli accoppiamenti dei rotabili per la formazione dei treni di cui in a)-d) sono i seguenti:
motrice | 420 | 421 | 422 | 423 | 424 | 425 | 426 | 427 | 428 | 429 | 01 | 02 | 03 | 101 | 102 | 103 | 106 | 110 |
Rp-el | 062 | 068 | 051 | 060 | 065 | 067 | 066 | 073 | 063 | 050 | 121 | 123 | 122 | 105 | 108 | 107 | 104 | 109 |
Rp | 056 | 071 | - | 061 | 069 | 052 | 070 | 059 | 064 | 055 | - | - | - | - | - | - | - | - |
Nei treni a tre elementi l'apparecchiatura elettrica è distribuita tra la motrice ed uno dei rimorchi pilota, indicato nella tabella con Rp-el.
Meccanica.
Le casse delle vetture, completamente ricostruite, mantengono l'originaria disposizione dei moduli; sono munite di porte a comando elettropneumatico e di vetro frontale unico alle cabine di guida. I due rotabili delle unità M-Rp sono collegati a mezzo di barra di trazione e sono quindi separabili solo in officina; analogamente tutti tre rotabili delle unità Rp-M-Rp; alle estremità esterne sono dotati dell'usuale gancio e respingente centrale. I treni M-Rp saranno utilizzati da soli o, più comunemente, completati da una rimorchiata pilota agganciata lato motrice; con materiale a scartamento ridotto e aggancio centrale non è ammessa la spinta di più di un rotabile e ciò esclude la possibilità di agganciare un rimorchio pilota al lato rimorchio dell'unità. Ciononostante, all'origine tutte le testate libere dei treni sono state dotate di accoppiatori elettrici e pneumatici, probabilmente nell'idea di poter accoppiare in multiplo due o più unità, possibilità che non sarà mai utilizzata.
Per i carrelli si è adottata la seguente disposizione:
Sulle rimorchiate gr. 050 si ha quindi, dopo ricostruzione, in totale di 24 carrelli A e 20 carrelli B, che potrebbero provenire i primi dalle rimorchiate gr. 050-070 e i secondi dalle rimorchiate gr. 100.
Il freno è sempre quello originatrio diretto e automatico su due condotte; i treni presentano però una terza condotta per l'alimentazione del rubinetto sulle rimorchiate pilota e per l'azionamento delle porte. Sui banchi è presente una posizione di freno reostatico, probabilmente inutilizzata.
Equipaggiamento elettrico.
Le motrici adottato i vecchi motori U175; solo parte del gr. 420 monta motori US521. L'avviatore è di tipo PCM, elettropneumatico con comando a bassa tensione; i banchi sono di nuova progettazione.
Secondo alcune fonti gli avviatori montati sulle motrici sarebbero stati ricuperati dai filobus Fiat/CGE a due assi anteguerra dell'ATAG, ma la notizia non ha mai trovato conferma.

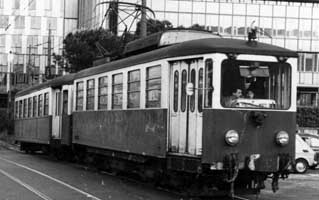

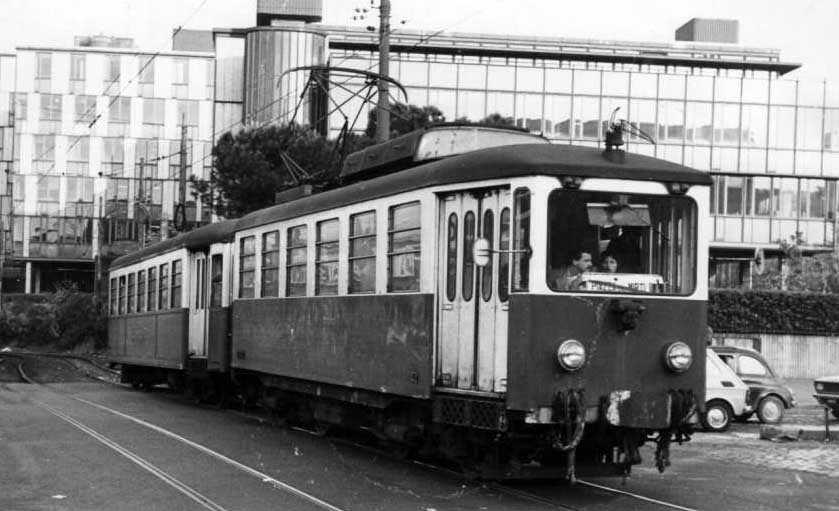

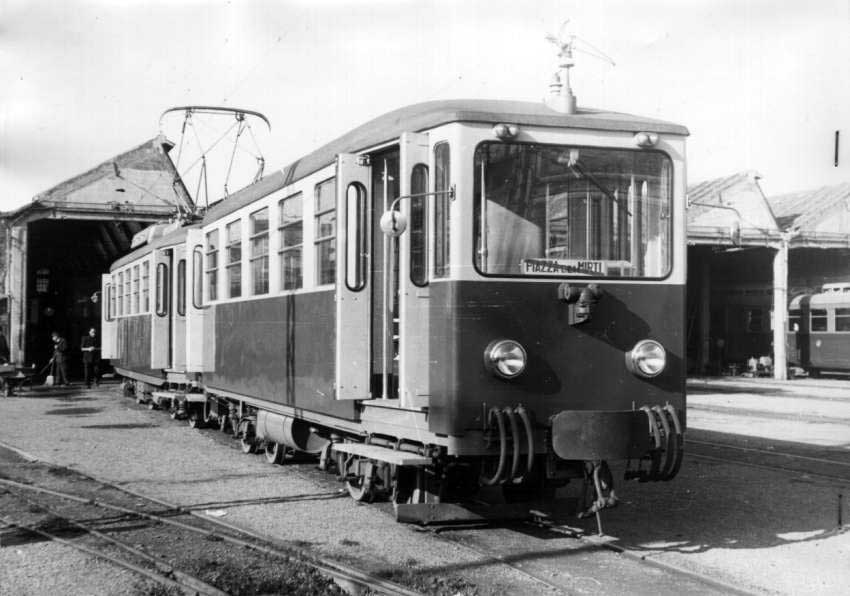

Unità 109-110 e rimorchio pilota gr. 080.
Modifiche.
I rotabili vedono qualche modifica durante il primo anno di esercizio e precisamente:

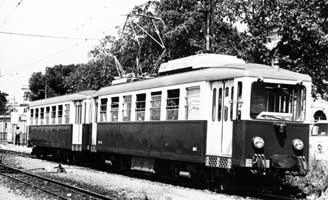

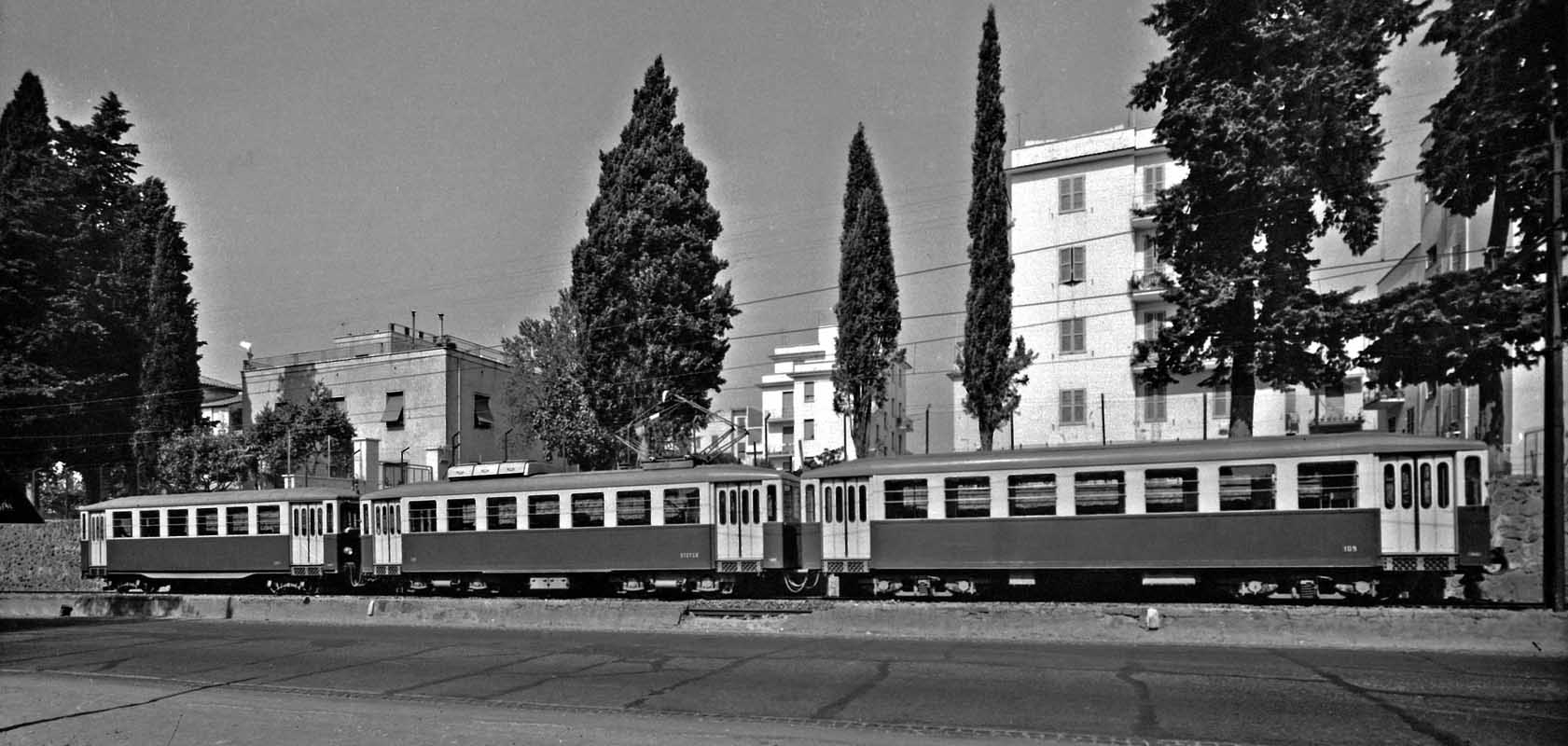

Il primo treno bloccato, 422-051; treno 067-425-052; treno 103-107: treno 02-123.

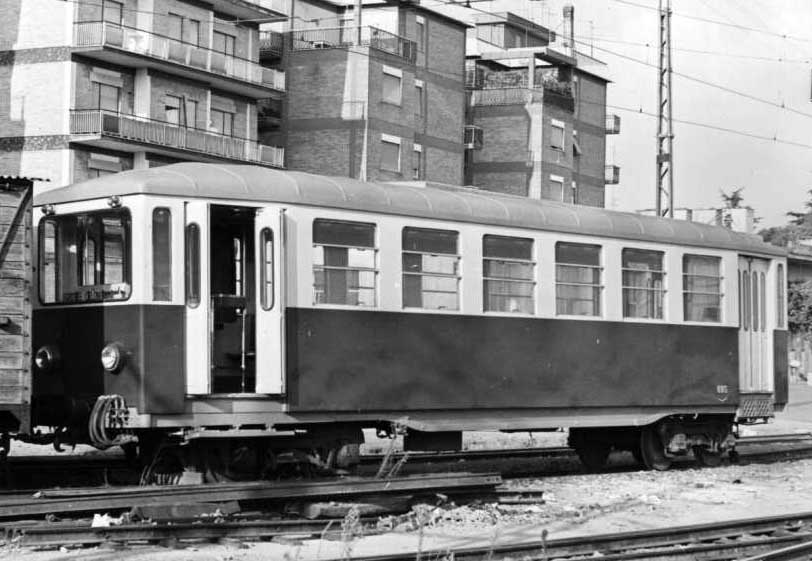

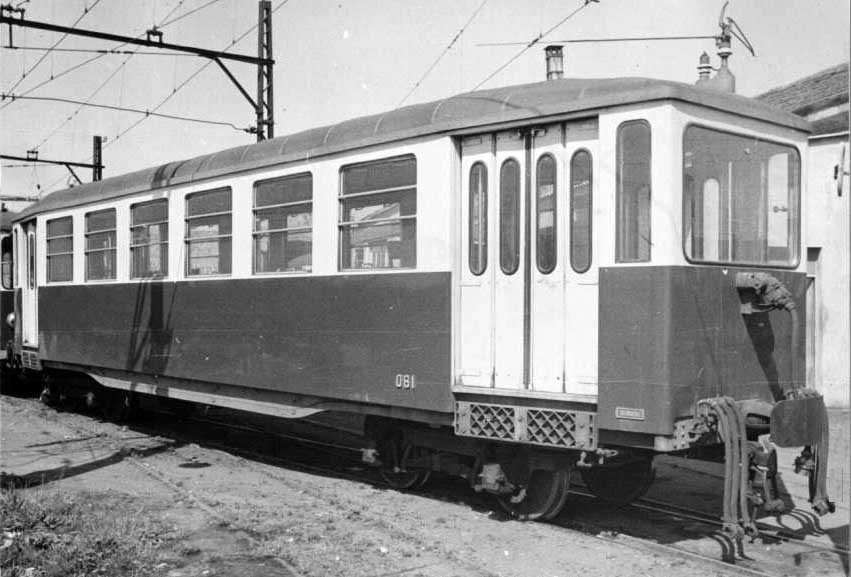

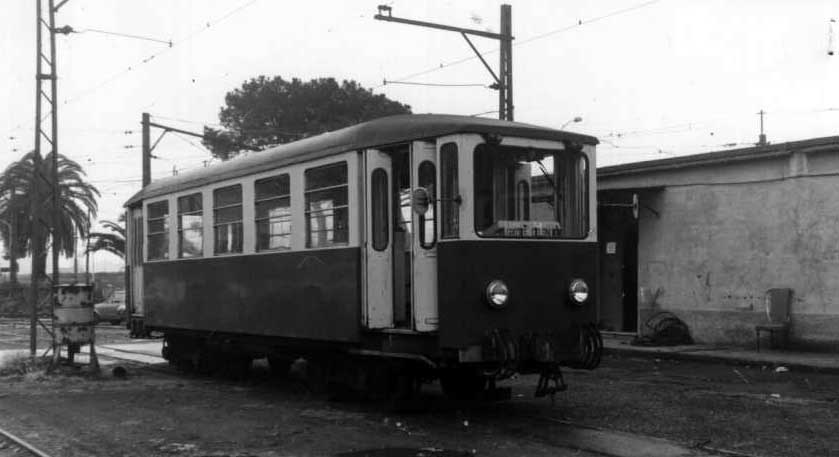

Rimorchi pilota 057 ,081, 086.
Riepilogo dati rotabili urbani del 1959-60
rotabili gr. | 420 | 100 | 01 | 050 | 080 | |||
numeri esercizio | motr. | rim. e rim.pil. | motr. | rim.pil. | motr. | rim.pil. | rimorchi pilota | |
420-429 | gr. 050 | 101/2/3/6/9 | 104/5/7/8/10 | 01-03 | 121-123 | 054, 057, 058 | 081-086 | |
anno costruzione | 1959-60 | |||||||
quantità | 10 | 19 | 5 | 5 | 3 | 5 | 3 | 6 |
rodiggio | Bo+Bo per le motrici, 2+2 per le rimorchiate pilota | |||||||
lunghezza mm | 12240 | 10800 | 14210 | 14210 | 12880 | 14410 | 10800 | 12840 |
moduli | 6 | 5 | 7 | 7 | 6 | 7 | 5 | 6 |
passo carr. mm | 2100 | 1400 | 2100 | 1800 | 2100 | 1800 | 1400 | 7500 |
interperno mm | 5060 | 4800 | 7020 | 7500 | 7020 | 7500 | 4800 | 7500 |
tara t | 23 | 11-12 | 26 | 17 | 24 | 17 | 11 | 13 |
motori | U175, US521 | - | U175 | - | U175 | - | - | - |
potenza CV | 4x125, 4x120 | - | 4x125 | - | 4x125 | - | - | - |
comando | PCM | - | PCM | - | PCM | - | - | - |
freni | diretto e automatico; frenatura elettrica reostatica di emergenza | |||||||
compressore | - | CP29 | - | CP28 | - | CP28 | - | - |

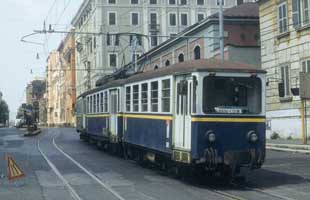

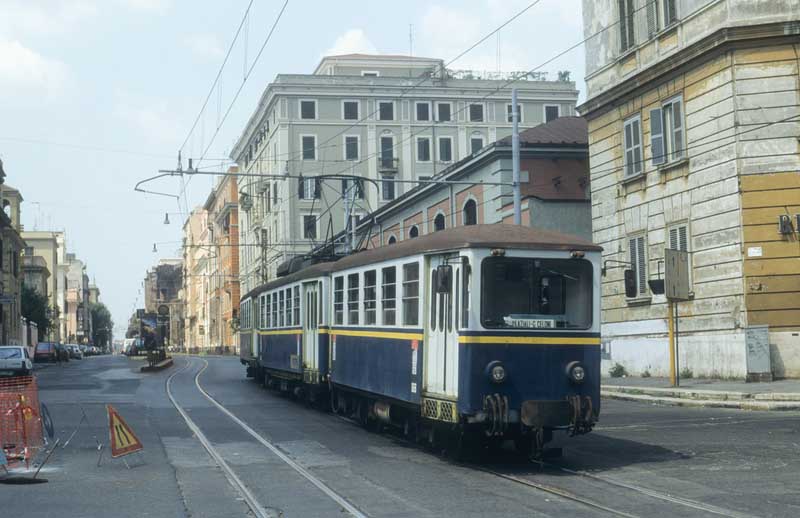

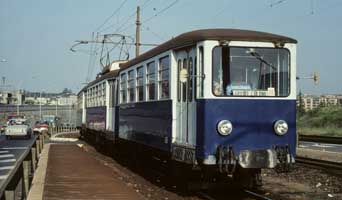

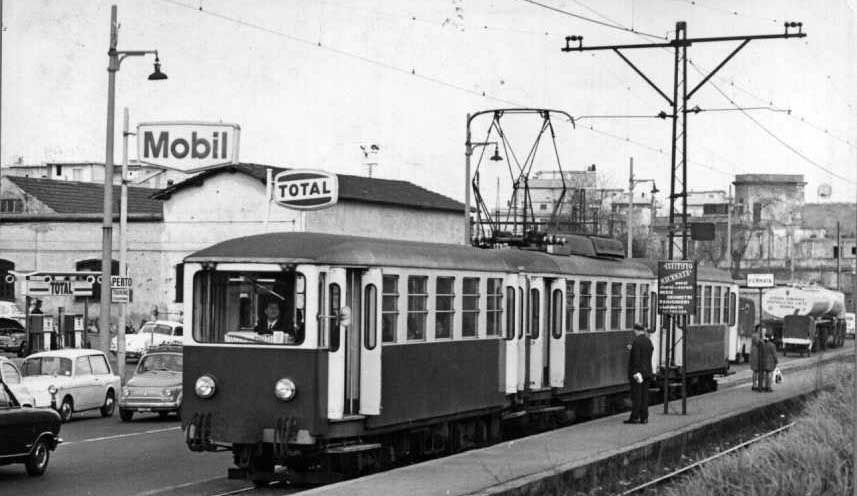

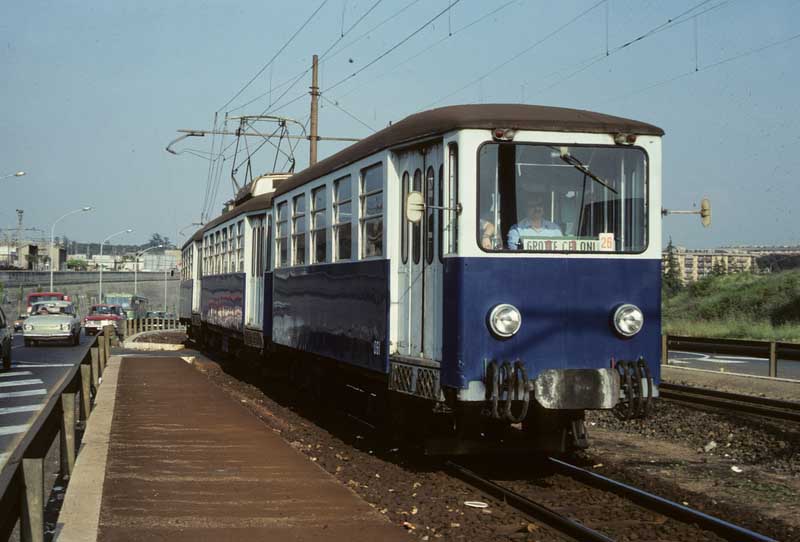

Treni del gr.050 in via Giolitti e sulla via Casilina.
